การทดลองที่ 7 การใช้งาน Osilloscope ในวงจรอิเล็กทรอนิกส์

อุปกรณ์ประกอบการทดลอง

1.       Osilloscope MTX 3250                                                                      2              ตัว

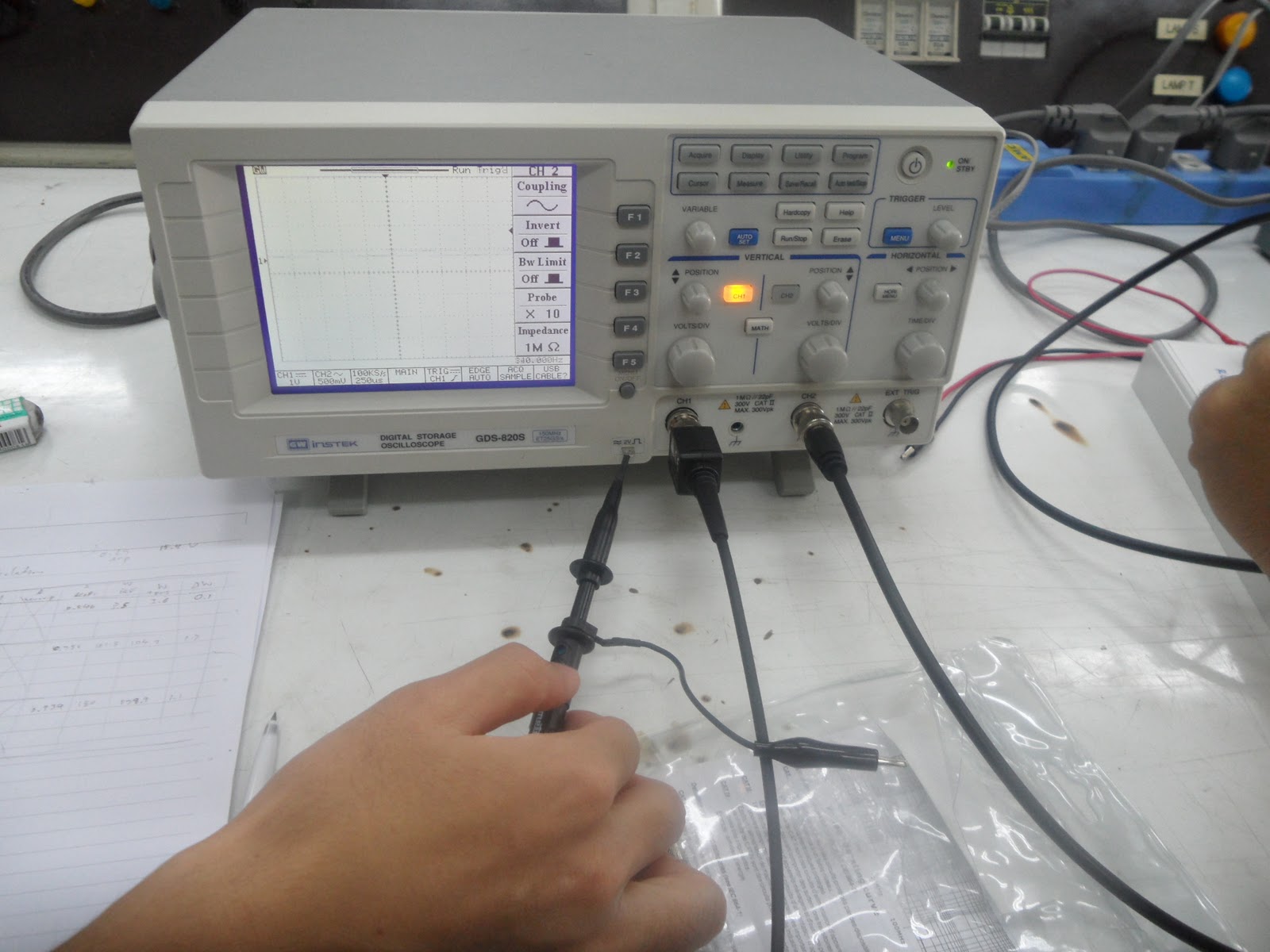

2.       Osilloscope GDS-820 S                                                                        1              ตัว

3.       แผงตัวต้านทาน , ตัวเก็บประจุ                                                             1              ชุด

4.       เต้าเสียบปลั๊ก                                                                                          1              ตัว

5.       Junction Box                                                                1              ตัว

วัตถุประสงค์

1.       เพื่อสังเกตการปรับค่า  C   ของ Probe x 10

2.       เพื่อทักษะการใช้ Osilloscope  กับวงจรอิเล็กทรอนิกส์ เช่นวงจร RC

3.       เพื่อสังเกตการณ์ปรับวงจรเพื่อให้เป็น Bridge สมดุล

ขั้นตอนการทดลอง

สรุปและวิจารณ์ผลการทดลอง

การทดลองนี้เป็นการใช้วงจรอิเล็กทรอนิกส์ทำเป็นวงจรอินทิเกรเตอร์ และ วงจรดิฟเฟอเรนดิเอเตอร์

วงจรอินทิเกรเตอร์  เป็นการนำสัญญาณ Output มาต่อคร่อมตัวเก็บประจุในวงจร RC เพื่อทำหน้าที่อินทิเกรตสัญญาณ  ในที่ทำการทดลองใช้สัญญาณสี่เหลี่ยม

ซึ่งสามารถเกิดได้ 3 กรณี

1)      ค่าคงตัวเวลายาว         -   วงจรที่มีค่า RC(time) มากาว่า หรือเท่ากับ 10 เท่าของ PW

2)      ค่าคงตัวปานกลาง        -   วงจรที่มีค่า RC(time) เท่ากับ PW

3)      ค่าคงตัวสั้น                    -   วงจรที่มีค่า RC(time) น้อยกว่า 10 เท่าของ PW

ถ้าเปรียบกับสัญญาณรูปแรกถ้าให้ช่วงที่วงไว้ มีสมการคือ y = C

               สัญญาณที่ผ่านวงจรอินทิเกรตก็จะเป็น สมการ y = CX ตามภาพ



วงจรดิฟเฟอเรนดิเอเตอร์   ทำได้โดยการนำสัญญาณ Output มาต่อคร่อมตัวต้านทานในวงจร RC  เกิดได้  3  กรณีเหมือน วงจรอินทิเกรเตอร์  ในที่ทำการทดลองใช้สัญญาณ  SINE

ซึ่งสามารถเกิดได้ 3 กรณี

1)      ค่าคงตัวเวลายาว         -   วงจรที่มีค่า RC(time) มากาว่า หรือเท่ากับ 10 เท่าของ PW

2)      ค่าคงตัวปานกลาง        -   วงจรที่มีค่า RC(time) เท่ากับ PW

3)      ค่าคงตัวสั้น                    -   วงจรที่มีค่า RC(time) น้อยกว่า 10 เท่าของ PW

เมื่อจ่ายสัญญาณไฟฟ้ารูป sine ผ่านวงจรดิฟเฟอเรนดิเอเตอร์ จะออกมาเป็นสัญญาณ cos

การทดลองต่อไปเป็นการทดลองเกี่ยวกับการปรับวงจร Bridge สมดุล

ผลที่ได้คือ

        R₁ = 1.7816 kΩ         R₂ = 4.920 kΩ

       R _b = 4.888 kΩ           R_a = 1.776 kΩ

ทำการปรับตัวต้านทานปรับค่าได้จน ค่าความต้านทานตรงกลางเป็น OL แสดงว่าค่า R ใน วงจร Bridge

สมดุลกันแล้ว  จากสมการ

                                                       Ra / R1  =     Rb / R2
