การทดลองที่ 1 พื้นฐานระบบไฟฟ้า 3 เฟส

อุปกรณ์การทดลอง

1.             True RMS Multimeter(Fluke 111)                                   1 เครื่อง

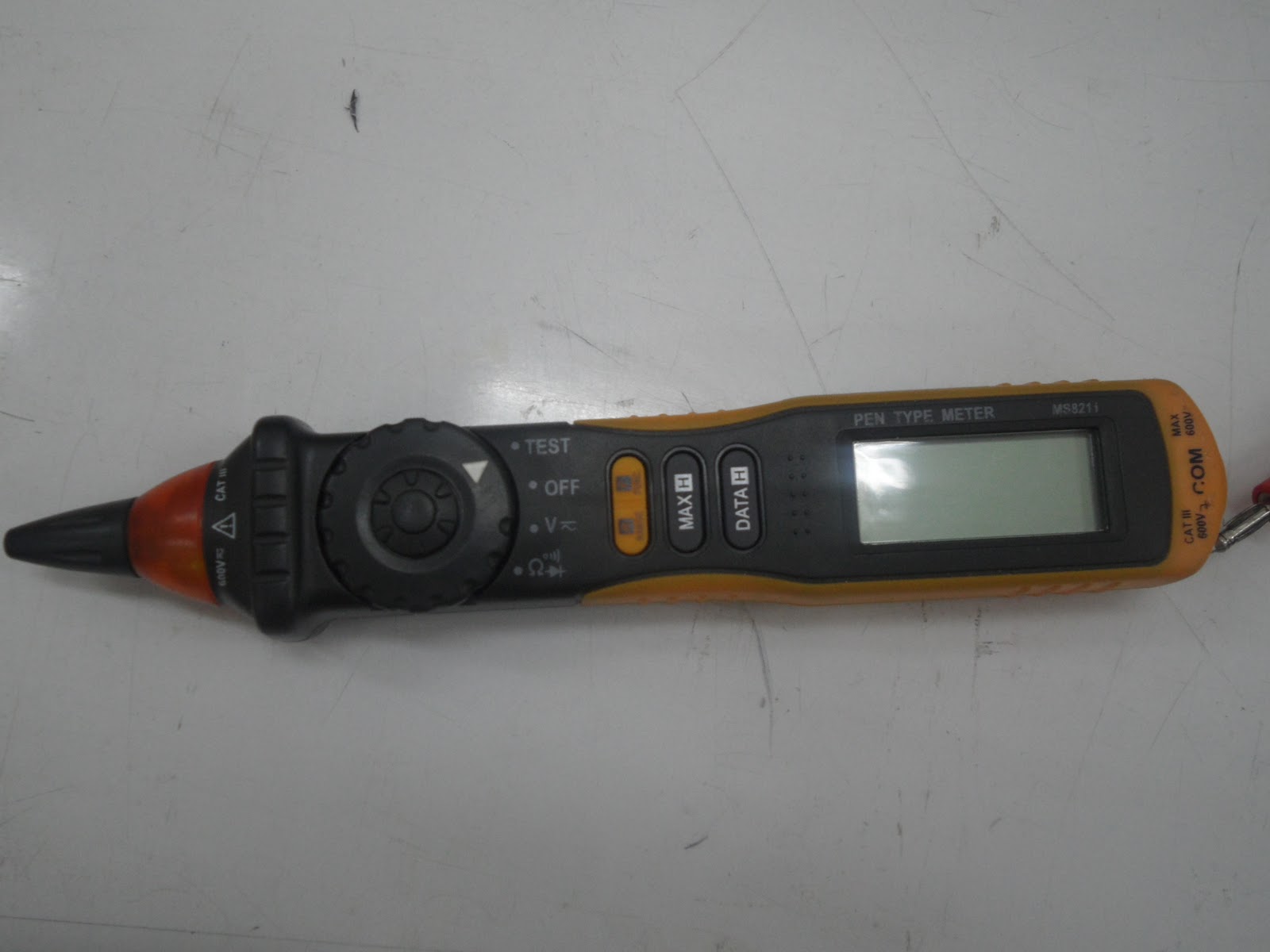

2.             Pen type Meter(MS 8211)                                                1 เครื่อง

3.             Breaker S 2010 240/415v IE C898 10 kA Safe-t-cute         1 เครื่อง

4.             Circuit breaker set                                                           1 ชุด



วัตถุประสงค์

1.             เพื่อให้นักศึกษารู้จักแรงดันไฟฟ้า V_line V_Phase ของระบบไฟฟ้าในอาคาร

2.             เพื่อในนักศึกษารู้จักการทำงานของไขควงเช็คไฟ และ voltage tester

3.             เพื่อให้นักศึกษาได้ตระหนักถึงอันตรายจากไฟฟ้า

ผลการทดลอง

                V_line :                         V_RS = 395.5 V

                                                   V_ST  = 400.6 V

                                                                                            V_RT  = 393.9 V

                  V_phase :                         V_RN = 219.2 V

                                               V_SN  = 230.5 V

                                                                                       V_TN  = 232.9 V

สรุปการทดลอง

-                     ไขควงเช็คไฟและ voltage tester มีความสามารถในการเช็คไฟได้ แต่ voltage testerสามารถวัดค่าไฟฟ้าได้ ขณะที่ไขควงเช็คไฟทำได้เพียงแค่เช็คไฟฟ้าอย่างเดียว

-                   หากกระแสไฟฟ้าไหลผ่านร่างกายจะทำให้เกิดอันตรายซึ่งอาจถึงแก่ชีวิตได้ ดังนั้นเราควรระมัดระวังในการทำงานเกี่ยวกับไฟฟ้าและการใช้อุปกรณ์และเครื่องใช้ไฟฟ้าทุกชนิดและทุกขณะ
