Electrical Laboratory: การทดลองที่ 6 Power and Energy Measurement of Various Load

อุปกรณ์ประกอบการทดลอง

1.     kWh meter MH-96 ชุดทดลอง kWh meter (3 PH)                      1              ชุด
2.     Wattmeter 3 Phase Unbalance JIS C1102 YEW                       1              เครื่อง
3.     Wattmeter AC+DC JIS C1102 YOKOGAWA                              1              เครื่อง
4.     Power Factor meter YEW                                                          1              เครื่อง
5.     Energy meter Iskra wso 101 (ชุดทดลอง)Wh meter 3 PH Digital           1              เครื่อง
6.     Junction Box
          เครื่องใหญ่                                                                                 1             เครื่อง
          เครื่องเล็ก                                                                                  1             เครื่อง
7.     ชุดทดลอง kWh meter 1 PH(จานหมุน)                                    1              ชุด
          kWh meter MF 63E
          kWh meter MF 37E
8.     Ammeter AC MODLE SK-5000A ACC 2%                               1              เครื่อง
9.     Voltmeter AC MODLE SK-5000B ACC 2%                              1              เครื่อง
10.   Power Meter PX 120                                                         1              เครื่อง
11.   Capacitor(ชุดการทดลอง) 7.48uF , 7.82uF ,7.81uF , 7.74uF                1              ชุด
12.  กระติกน้ำร้อน                                                                          1              เครื่อง

วัตถุประสงค์

1. เพื่อให้สังเกตความถูกต้องของการวัดด้วยเครื่องวัด 1 เฟส และ 3 เฟส

2. เพื่อเปรียบเทียบการวัดพลังงานด้วยเครื่องวัดชนิดต่างกัน

3. เพื่อสังเกตผลของการปรับปรุง Power Factor ต่อค่ากำลังไฟฟ้าและพลังงานที่ใช้

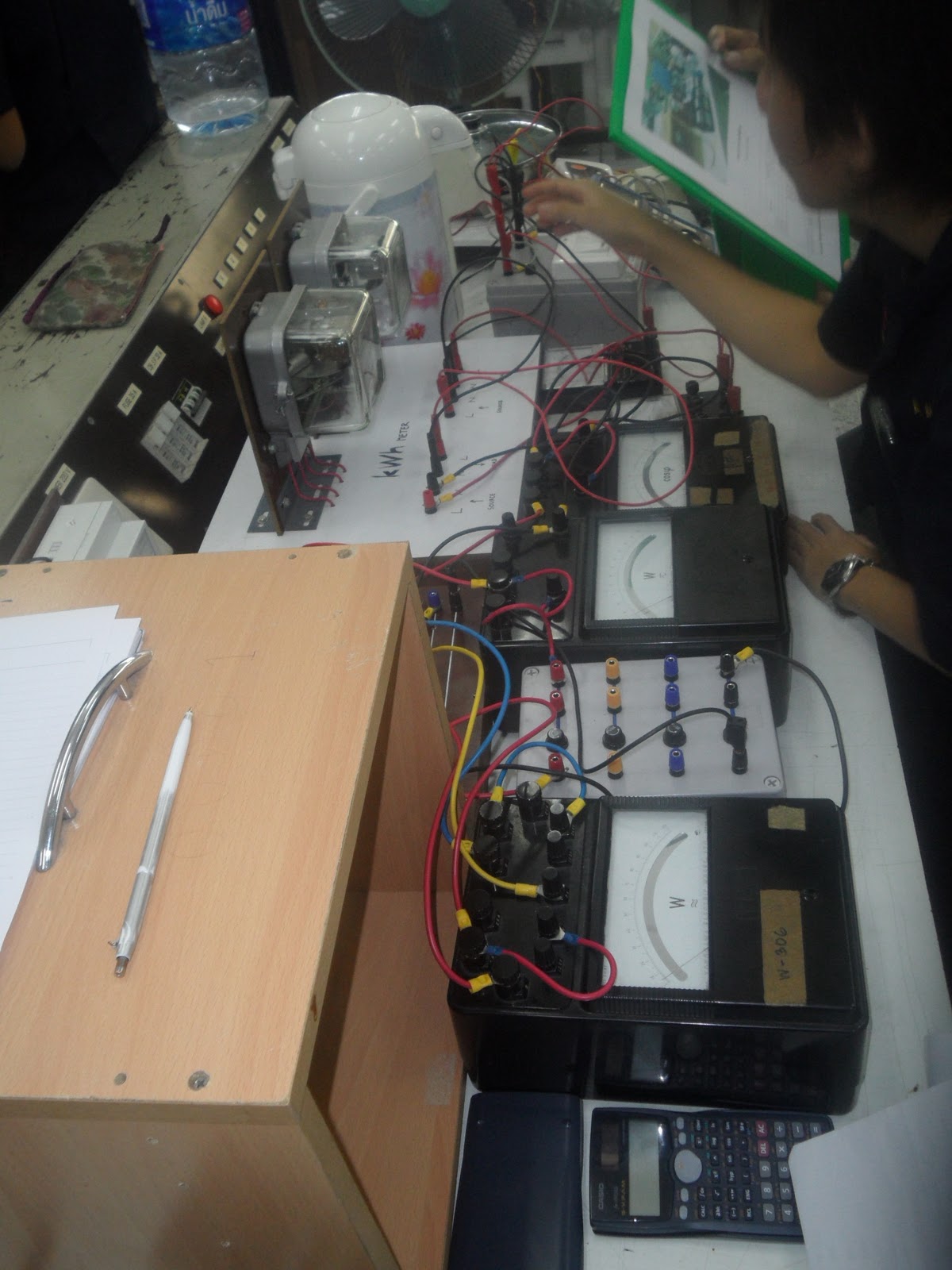

ทำการต่ออุปกรณ์ไฟฟ้าต่างๆเช่น กาต้มน้ำ พัดลม และ หม้อไฟฟ้า ที่ต้องการวัดค่า และ เครื่องวัดไฟฟ้า

โหลดที่ใช้ทำการทดลอง

ตารางผลการทดลอง

ขั้นตอนการทดลอง	วัดด้วยเครื่องวัดชนิดเข็มชี้				วัดด้วยเครื่องวัดชนิด digital				วัดหรือคำนวณ		Time(s)
ขั้นตอนการทดลอง	V	A	W	PF	V	A	W	PF	VA	VAR	Time(s)
1. กาน้ำร้อน	210	2.7	660	1	217.9	3	650	1	651.8	0	137
2.พัดลม(เปิดเบอร์3)	220	0.23	60	0.987	221.4	0.25	55.2	1	55.6	0	782
3. หลอดไฟ(ฟลูออเรสเซนต์)	220	0.72	120	0.54	222.4	0.95	117.1	0.55	204	173.8	482
	เข็มชี้ W₁+W₂+W₃ = 840
	Digital W₁+W₂+W₃ = 822.3
4. ต่อ load พร้อมกันทั้ง 3 ชนิด	215	3.1	780	0.991	219.4	3.81	835.4	0.99	778.3	149.2	115
5.ต่อ load พร้อมกันทั้ง 3 ชนิด + ต่อ capacitor	215	3	850	1	219.2	3.58	782.2	1	850	25.8	95

สรุปผลการทดลอง

จากการทดลองต่อเครื่องที่อ้างว่ามีสรรพคุณสามารถช่วยลดไฟได้เข้ามาใช้วัด ทั้งการใช้เครื่องแบบเข็มชี้ และ แบบ Digital พบว่าไม่เป็นความจริง(จากผลการทดลองของแถวที่ 5 ในตาราง) ซึ่งค่า Watt ที่ใช้ในการคำนวณ unit ไม่ได้ลดลงแต่อย่างใดที่ลดลงคือค่า VAR ที่มีผลมาจากการต่อตัว C

การทดลองการใช้ Watt meter แบบ 1 เฟส และ 3 เฟส
